Passerelles sur pilotis

Fichiers techniques à télécharger:
Produits > Bois > Passerelles bois ou ponts en bois > Passerelles sur pilotis
2016-01-19
Définition : "Passerelles reposant sur des portiques de reprise de charge intermédiaires ou à chaque extrémité"
Marcanterra réalise chaque année plusieurs dizaines de passerelles en ossature bois massif destinées à des franchissements de fossés, noues ou petits cours d'eau.

En espaces naturels Marcanterra utilise souvent cette technique qui permet de réaliser des ouvrages de longueur limitée en utilisant des pieux qui sont fichés à refus en terre avec vérification de la reprise de charge pour chaque pieu et ce sans utilisation de béton.
Les avantages principaux résident dans l’absence d’utilisation de béton en milieu naturel et dans l’assurance que les descentes de charge seront bien reprises par les pieux sans affaissement ponctuel. Cette méthode permet de pouvoir intervenir dans des zones marécageuses souvent hétérogènes en adaptant les longueurs de pieux à la portance du terrain et en ajoutant si nécessaire des patins répartiteurs de charge sur les pieux.

Les portiques ou chevêtres sont composés de pieux bois ou métalliques qui sont fichés dans le sol ou fixés sur des fondations béton.

Caractéristiques des passerelles sur pilotis :

  • Les pieux bois en contact avec la terre et l'eau doivent être en classe 4 (robinier, azobé, pin classe 4),
  • La structure, le plancher et le garde corps sont en chêne, en bois exotique ou en pin classe 4,
  • Portée entre portiques de 3 à 12m, selon notes de calcul réalisées par nos soins,
  • Garde corps normalisé NF P 01-012 ou pas, en fonction de la hauteur de chute,
  • Section et finition du plancher selon l'utilisation.

Lien vers          Garde corps / Dispositifs de protection de chutes
Lien vers          Systèmes antidérapants

Surcharge d'exploitation de 450 kg/m² en utilisation piétonne.
Flèche maximale admissible l/400.

Marcanterra réalise les dimensionnements, notes de calcul et les plans d'exécution des ouvrages en fabrication.

Conseils techniques et estimations sur demande

Pose possible selon la localisation géographique

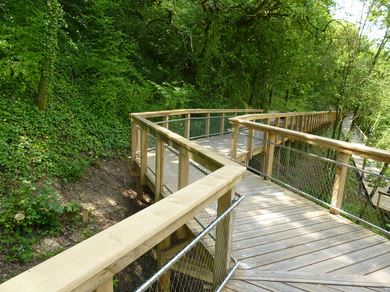

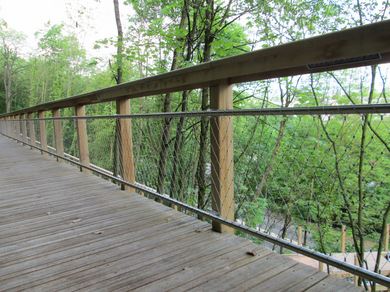

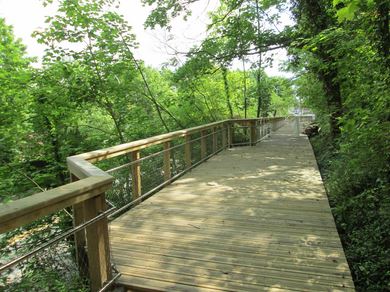

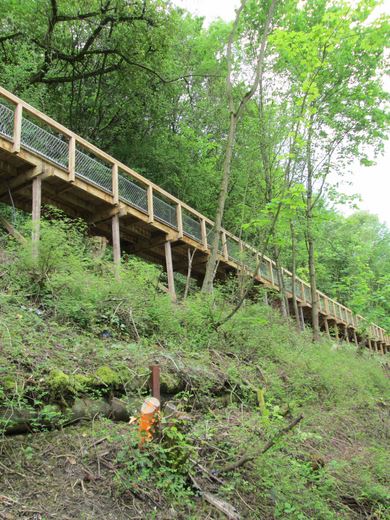

 Beauvais, Quartier du Coteau St Jean (60)
Passerelles sur pilotis Passerelles sur pilotis

  • Structure chêne et robinier / faux-acacia,
  • Platelage en chêne Alterbrut®,
  • Garde corps mixte acier inox / chêne.
​Gardes corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².
Passerelles sur pilotis Passerelles sur pilotis

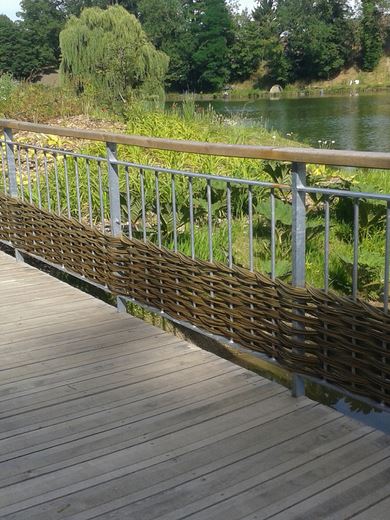

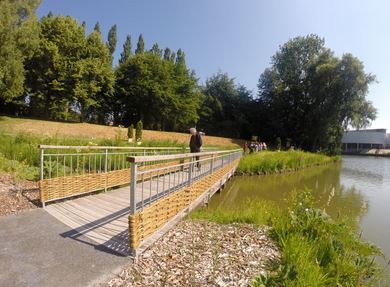

 Péronne, Parc du 6ème continent (80)
Passerelles sur pilotis Passerelles sur pilotis

  • Structure chêne et robinier / faux-acacia,
  • Platelage en chêne Alterbrut®,
  • Garde corps mixte acier galvanisé / chêne.
​Gardes corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².

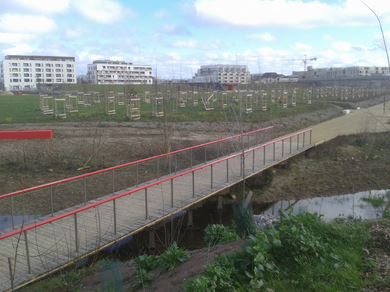

 Bréttigny sur Orge (91)
Passerelles sur pilotis Passerelles sur pilotis

  • Structure chêne et robinier / faux-acacia,
  • Platelage en chêne rainuré et raboté,
  • Garde corps mixte acier inox / chêne.
​Gardes corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².

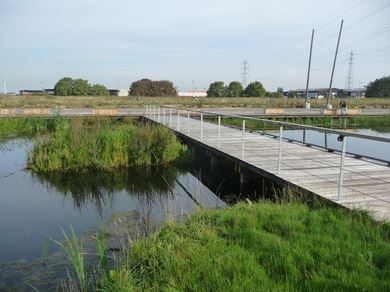

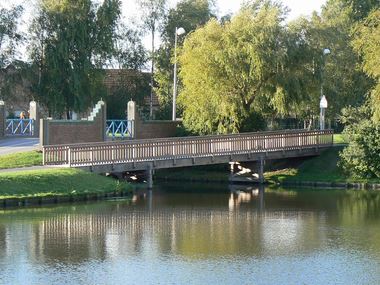

 ZI la Pilaterie - Villeneuve d'Ascq (59)
Passerelles sur pilotis

  • Structure chêne et robinier / faux-acacia,
  • Platelage en chêne rainuré antidérapant,
  • Gardes corps en acier galvanisé à chaud et câbles inox,
  • Chasse roues sur cales en chêne rabotés et chanfreinés.
Garde corps non normalisé,
Passerelle piétonne, charge d'exploitation 450kg/m².
Passerelles sur pilotis

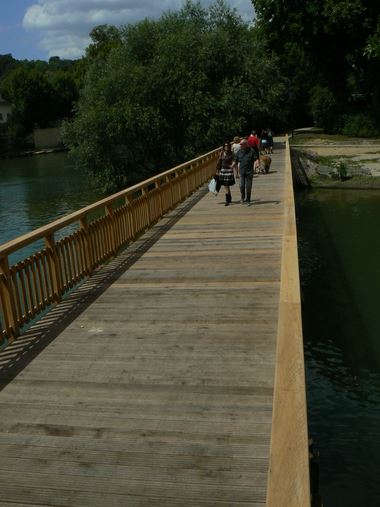

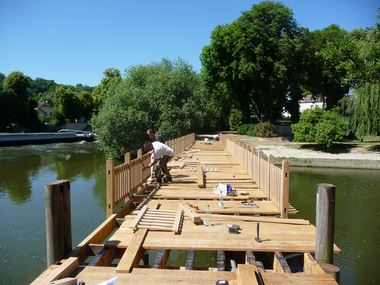

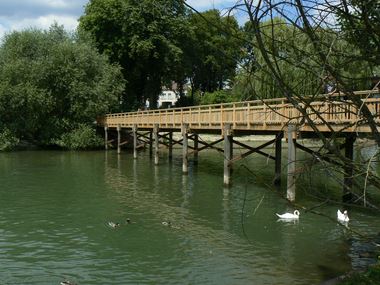

 L'Isle Adam (95)
Passerelles sur pilotis



Voir une photo de cette réalisation
Voir cette réalisation sur une carte


Passerelles sur pilotis

  • Pieux en azobé,
  • Structure chêne,
  • Platelage en chêne rainuré antidérapant,
  • Gardes corps en chêne rabotés et chanfreinés.
​Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².

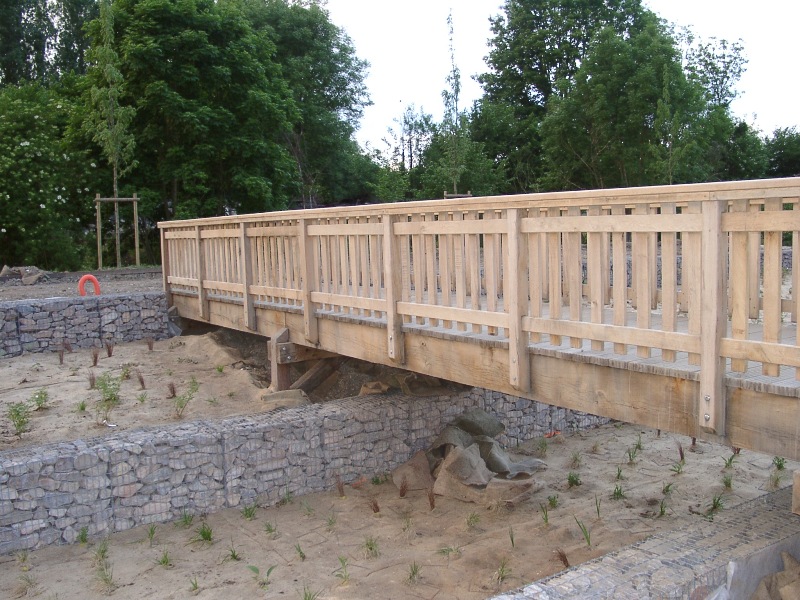

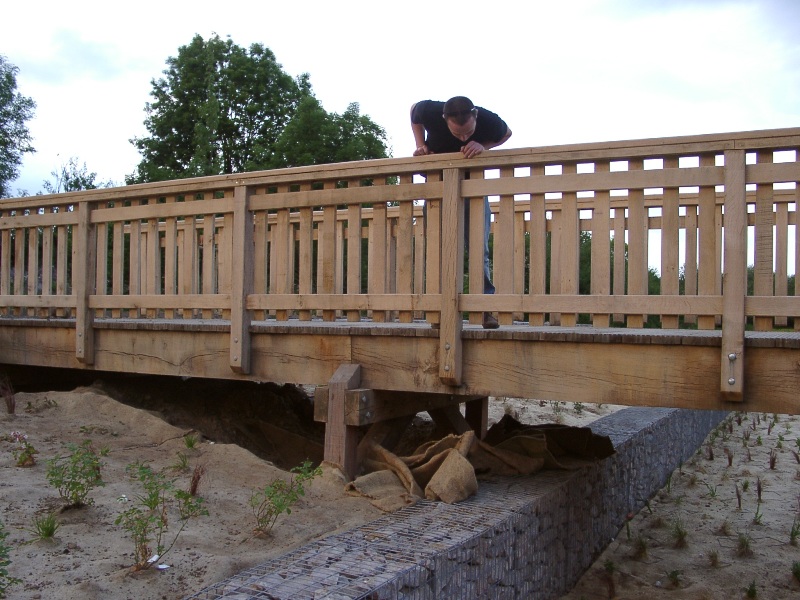

 St Etienne du Vauvray (76)
Passerelles sur pilotis Passerelles sur pilotis
Passerelles sur pilotis
  • Structure chêne et robinier / faux-acacia,
  • Platelage en chêne rainuré et raboté,
  • Garde corps en chêne.
​Gardes corps normalisé NF-P01-012,
Passerelle piétonne, charge d'exploitation 450kg/m².

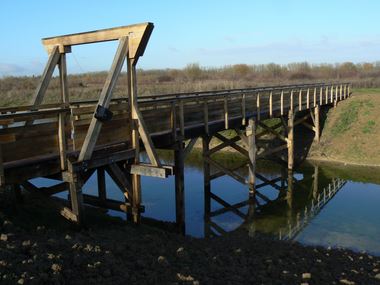

 La Haute -  Neuilly sur Marne (93)
Passerelles sur pilotis Passerelles sur pilotis
Passerelles sur pilotis
  • Structure chêne et robinier / faux-acacia,
  • Platelage en chêne sans rainurage et non raboté,
  • Gardes corps en chêne à lisses horizontales.
​Garde corps normalisé NF-P01-012,
Passerelle piétonne avec pont levis, charge d'exploitation 450kg/m².


Voir une photo de cette réalisation
Voir cette réalisation sur une carte

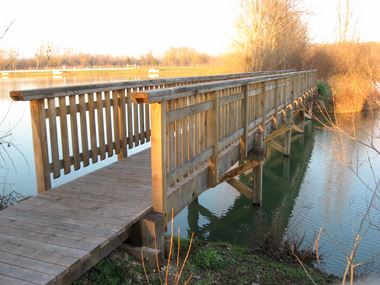

 Nogent-sur-Seine (10)
Passerelles sur pilotis Passerelles sur pilotis

  • Portiques de fondation en chêne et robinier / faux acacia,
  • Poutres brutes en chêne,
  • Platelage en chêne sans rainurage et non raboté,
  • Gardes corps en chêne rabotés et chanfreinés,
  • Mise en place par barge,
  • Battage de pieux à refus avec vérification descente de charge.
Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².

Voir une photo de cette réalisation
Voir cette réalisation sur une carte




Passerelles sur pilotis


 Grande-Synthe (59)
Passerelles sur pilotis
  • Portiques de fondation en azobé,
  • Poutres brutes en azobé,
  • Platelage en maçaranduba rainuré antidérapant et cornière métallique,
  • Gardes corps en azobé rabotés et chanfreinés.
Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².
Passerelles sur pilotis Passerelles sur pilotis

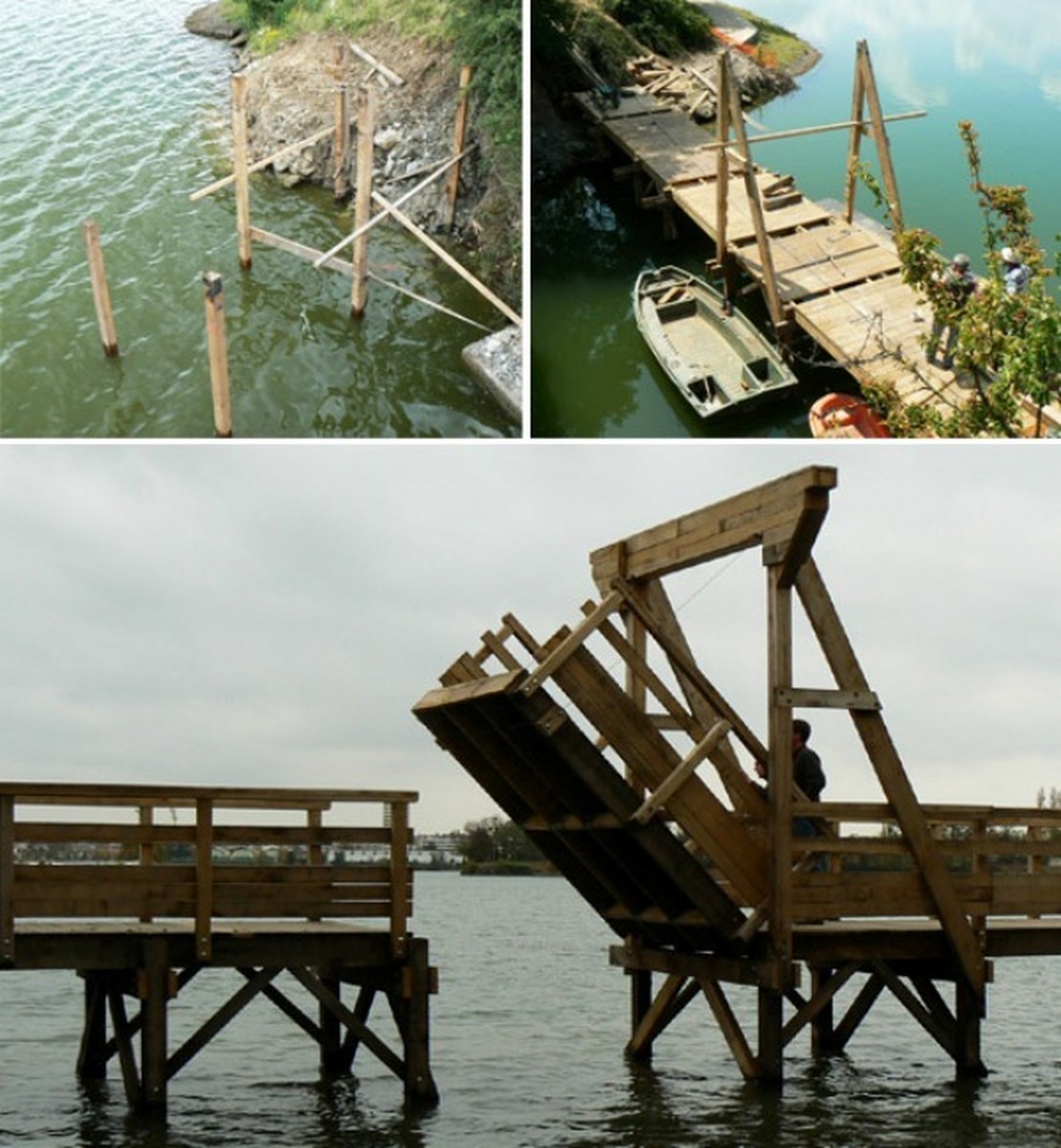

 Lacs de l'Essonne - Viry-Chatillon / Grigny (91)

Passerelles sur pilotis
  • Structure chêne et robinier / faux-acacia, brute,
  • Platelage en chêne sans rainurage et non raboté,
  • Gardes corps en chêne,

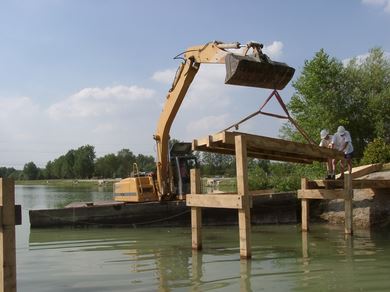

  • Mise en place par voie d'eau, pelle sur barge pour battre les pieux à refus,
  • Ouverture ponctuelle du pont levis pour passage de barques entre les 2 lacs de l'essonne.
​Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².


 Palaiseau (91)
  • Structure en chêne et robinier / faux acacia,
  • Platelage en chêne rainuré antidérapant,
  • Gardes corps en chêne rabotés et chanfreinés,
  • Chasse roues sur cales en chêne rabotés et chanfreinés.
​Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².


Passerelles sur pilotis

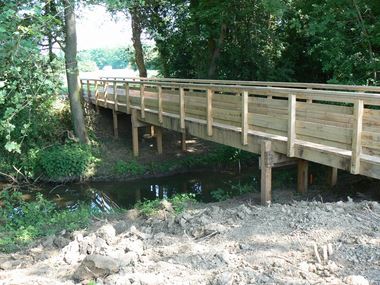

 Etiolles (91)
Passerelles sur pilotis
  • Structure en chêne et robinier / faux acacia,
  • Platelage en chêne rainuré antidérapant,
  • Garde corps normalisés en chêne rabotés et chanfreinés.
​Garde corps normalisé NF-P01-012,
Passerelle piétonne,
charge d'exploitation 450kg/m².
